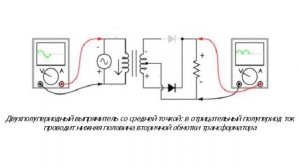

Двухполупериодный выпрямитель со средней точкой

В однополупериодной схеме выпрямителя кенотрон пропускает ток в течение одного полупериода. Второй полупериод не используется. Можно значительно улучшить выпрямитель, включив в схему не один кенотрон, а два. В первый полупериод напряжение на аноде кенотрона VL1 положительно, а на аноде кенотрона VL2 отрицательно. Т. е. кенотрон VL2 закрыт, а кенотрон VL1 открыт и будет пропускать ток I21, который пройдет через сопротивление нагрузки и вернется в точку «1», через половину вторичной обмотки. В следующий полупериод полярность на концах вторичной обмотки меняется на обратную; кенотрон VL1 закрывается, а кенотрон VL2 открывается. C этого момента проводящим становится кенотрон VL2 и через него начинает протекать ток I22; пройдя, через нагрузку, он замыкается через вторую половину вторичной обмотки. Таким образом, через сопротивление нагрузки проходят токи I21 и I22 в одном и том же направлении. Знак напряжения на нагрузке Rн будет постоянным. Такая схема выпрямления называется двухполупериодной со средней точкой. Использованные источники: Левитин Е.А, Левитин Л.Е. - Электронные лампы (3-е издание, 1964) В. И. Галкин, Е. В. Пелевин - Промышленная электроника и микроэлектроника 2006 Социальные сети:
