Долбежный станок по дереву своими руками

Аватар автора
СтройЗаказчик

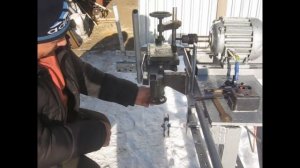

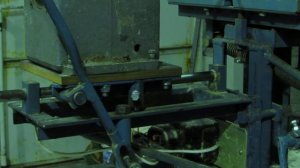

Долбежный станок по дереву изготовленный своими руками при выполнении столярных работ дает возможность сделать паз, гнездо, выбрать канавку. Вращающийся рабочий орган (сверло, фреза) совершает поступательное движение и возвращается в исходное положение. Станок прост по своей конструкции и легко делается из подручных материалов. Скомпоновать требуется такие основные части: - сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м; - электродвигатель мощностью 0,75 – 2 кВт, 220/380 В; - вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца; - столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек); - прижимы (струбцины); - пульт вкл/откл. Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее». Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола. При установке рабочим органом ручного фрезера нужно уделять...
