Электронная нагрузка для источника питания

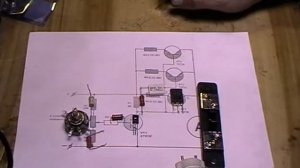

* Простое электронное устройство для тестирования источников питания можно изготовить самостоятельно с применением ограниченного количества компонентов. Основой схемы служит мощный биполярный транзистор и измерительная головка. Достаточно подключить выход источника питания к клеммам нагрузки, и мы можем измерить максимальный рабочий ток и блока питания, отдаваемый в нагрузку. Способность электронной нагрузки зависит от мощности транзистора, в данном варианте используется один p-канальный транзистор TIP36, максимальный рабочий ток которого составляет 25А. Для увеличения мощности прибора можно установить параллельно несколько транзисторов с включенными в эмиттерную цепь проволочными резисторами. В соответствии с этим подбирается измерительная головка с шунтом. Переменный резистор необходим для установки необходимого допустимого измеряемого тока. Сборка устройства произведена навесным монтажом, мощный транзистор установлен на соответствующий теплоотвод, все устройство вместе с измерительной головкой размещено в малогабаритном корпусе.
