Как научиться пользоваться Осциллографом

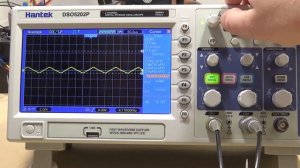

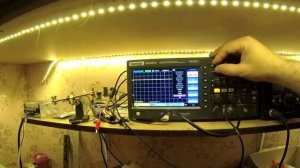

«Очень подробно рассмотрим как пользоваться осциллографом на примере цифрового осциллографа Hantek DC05202P. После первого включения прибора прежде всего необходимо выполнить калибровку и компенсацию емкости измерительных щупов, а также желательно установить русский язык, если имеется такая возможность. Калибровка выполняется автоматически в течение 10 минут при выборе соответствующей функции. Компенсация емкости выполняется путем регулировки подстроечного конденсатора, встроенного в щуп. Различают аналоговые и цифровые осциллографы, но для начинающих однозначно лучшим выбором будет приобретение цифрового прибора. Чтобы понять, как научиться пользоваться осциллографом, следует понимая, что отображается не его дисплее. А на дисплее отображается всего одна зависимость – это зависимость мгновенного значения напряжения от времени. Для управления способом отображения осциллограммы применяются развертки по времени и по напряжению, то есть график можно сужать или расширять, перемещать, опускать, подымать для большего удобства исследования сигнала. Научиться пользоваться осциллографом довольно просто, поскольку все функциональные кнопки расположены напротив соответствующих меню. Также очень важно понимать и помнить, что осциллограф измеряет только напряжение, поэтому измерительные щупы нужно подсоединять параллельно измеряемому участку электрической цепи, как вольтметр.»
