ESR-метр Для проверки электролитических конденсаторов на плате.

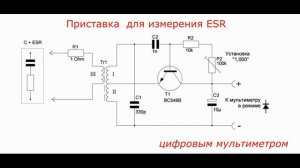

ESR-метр Для проверки электролитических конденсаторов на плате. При этом конденсаторы можно не выпаивать, а проверять прямо на платах (естественно — обесточенных). Прибор не боится остаточного заряда конденсатора (кроме конденсаторов с ёмкостями более 5000 мкФ или высоковольтных) и не требует соблюдения правильной полярности подключения при измерениях. Этот фактор сильно упрощает процесс измерения. Трансформатор наматывается на кольце из феррита. Кольцо может быть любого размера, достаточного для намотки всех его обмоток. Обмотка генератора состоит из 60 витков провода типа ПЭЛ 0,2...0,4 с отводом от середины намотки (то есть 30+30 витков), «измерительная» обмотка (где резистор R1 и щупы) — 3-4 витка провода ПЭЛ 1,0. Обмотка «индикации» должна обеспечивать нормальную яркость светодиода и содержит около 6 витков провода ПЭЛ 0,2...0,4. Точное количество витков можно подобрать экспериментально, в зависимости от типа применённого светодиода, по максимальной яркости его свечения.
