Базовые настройки преобразователя частоты VECTOR-100 от EKF. Подключение электродвигателя

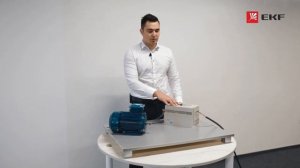

Преобразователь частоты VECTOR-100 EKF PROxima: Сегодня я расскажу о первичных настройках ПЧ для самого простого запуска двигателя. Существует две схемы заключения обмоток: звезда и треугольник. Схема звезда для протекания тех же самых токов в обмотках требует напряжение большее в √3 раз чем схема треугольник. Поэтому на шильдике двигателя пишут два напряжения 220/380, 660/380 реже встречается вариант 127/220. У нас наиболее распространенный вариант 220/380В. Т.е 220 вольт соответствует схеме треугольник, 380 вольт соответствует схеме звезда. Если мы используем преобразователь с питанием 3ф 380 Вольт, то на выходе у нас так же будет 380, поэтому расключаем обмотки по схеме звезда. Так же стоит обратить внимание что, при использовании преобразователя с однофазным питание 220 В на выходе будет трехфазное напряжение 220 В и соответственно нужно правильно подобрать схему расключения двигателя. Двигатель мы подключили. Теперь. Настроим параметры. Минимальный набор необходимых параметров находится в разделе F2 Для перехода в меню нажмем клавишу ПРОГ Выбираем параметр F2-00: Тип электродвигателя Оставляем значение 0 так как у нас обычный асинхронный электродвигатель. Далее следует параметр F2-01: Мощность электродвигателя У нас двигатель мощностью 0,75 кВт поэтому вводим 0,7. Следующий параметр: F2-02: Номинальное напряжение электродвигателя. Как мы выяснили выше 380 Вольт. Далее Номинальная частота 50 Гц Параметр F2-05 номинальная скорость вращения двигателя. Эти данные мы так...
