Диод Шоттки. Импульсный Диод. Самое понятное объяснение.

Аватар автора
Отопление: Огненные Будни

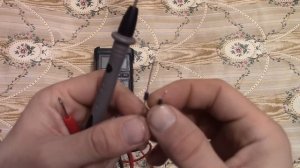

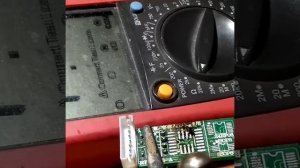

Диод Шоттки и импульсный диод широко применяются в современных электронных устройствах. Электрические схемы преобразователей большинства электронных устройств работают с импульсными и цифровыми сигналами высокой частоты. Сюда относятся импульсные блоки питания, инверторы напряжения, DC-DC преобразователи, микропроцессорные системы, смартфоны, wi-fi роутеры и т.п. Для обеспечения высокой частоты сигналов необходимо быстро выполнять переключения в различных узлах электронных схем, поэтому важно применять быстрые диоды, такие как диоды Шоттки, импульсные диоды и т.п., способные быстро переключаться из проводящего состояния в непроводящее. Обычные выпрямительные диоды здесь непригодны, поскольку они обладают слишком большой емкостью p-n перехода, вследствие чего токи высокой частоты беспрепятственно проходят через полупроводниковых прибор в оба полупериода. Барьерная емкость диодов Шоттки, а также импульсных диодов существенно меньше, чем у выпрямительных вентилей. Поэтому они могут работать на значительно более высоких частотах. Диоды Шоттки отличаются от остальных вентилей внутренней структурой. Она состоит из полупроводника и металла, благодаря чему снижается падение напряжения при протекании прямого тока и уменьшается барьерная емкость перехода за счет чего улучшаются частотные свойства полупроводникового прибора. Во входных цепях импульсных блоков питания рационально применение обычных выпрямительных диодов, поскольку входное переменное напряжение имеет низкую частоту – 50...
