Простая конструкция реле времени на транзисторах

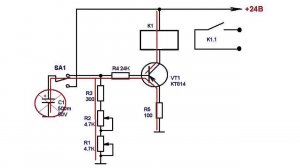

* Принцип работы данного устройства основан на том, что время заряда полностью разряженного конденсатора определяется произведением емкости этого конденсатора на сопротивление цепи заряда, путем выбора которых можно получить необходимое время заряда. Данное устройство можно собрать своими руками при наличии ограниченного количества компонентов. Как работает схема. При подключении питания к схеме начинается заряд конденсатора С1 через резисторы R2, R3 и эмиттерный переход транзистора VT1. Транзистор открывается, и на резисторе R3 образуется падение напряжения от протекания через него эмиттерного тока. Вследствие чего, отпирается транзистор VT2, и срабатывает реле К1, которое своими контактами подключает к шине питания светодиод. Резистор R4 ограничивает ток через светодиод. По мере заряда напряжение на конденсаторе возрастает, а ток заряда уменьшается, уменьшается ток эмиттера и падение напряжения на резисторе R3. В итоге, при определенном напряжении на конденсаторе ток заряда становится настолько мал, что приводит к запиранию транзисторов VT1 и VT2. В результате, реле размыкает контакты, и светодиод гаснет. Для последующего запуска реле времени необходимо кратковременно нажать кнопку SB1, чтобы полностью разрядить конденсатор С1. Выбор реле соответствует напряжению питания устройства. Необходимое время задает подбор емкости конденсатора и сопротивлений резисторов R2, R3.
