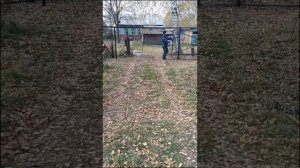

Автоматика для откатных ворот. Подвесные откатные ворота своими руками. Схема электропривода.

Целью данного видеоролика является то, что на такие ворота как от Николая Успенского действительно можно установить электропривод. Вот ссылки на его видео: Ворота были немного доработаны - съёмная балка выполнена поворотной. Воротина выполнена глухой и при сильном ветре смещается от оси движения, поэтому ловители были выполнены немного длиннее. После установки зубчатой рейки воротина стала более упругой, тем не менее для глухой воротины лучше использовать профиль большего сечения, чем было указано в чертежах. При изготовлении и установке моих ворот согласно чертежам не учли тот факт, что симметричные узоры сместятся в сторону, поэтому крепление для роликов пришлость также смещать в сторону и в итоге дорабатывать общую конструкцию воротины. Редуктор использовал червячный от автомата АВМ. Крепление привода к воротам выполнено сдвижным на направляющих, для экстренного расцепления шестерёнок. Электродвигатель асинхронный 3-хфазный. Обмотки подключены в треугольник на 220V, конденсатор 30мкF/300V. Схема управления выполнена с защитой от заклинивания привода. На геркон с нормально разомкнутым контактом намотан провод около 1 мм в диаметре, подключенный последовательно в нулевой провод питания электродвигателя. Выходные реле на 5 ампер с двумя парами контактов. Схему электропривода с описанием работы дополнительных элементов можно скачать здесь: Товары с Алиэкспресс заказывал здесь: Радиореле: Инфракрасный датчик прерывания луча: Электромагнитный замок:
