Выходной трансформатор для лампового усилителя.

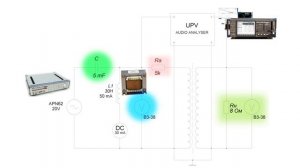

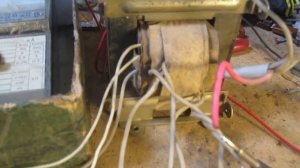

Продолжаю рассказ об однотактном ламповом SE усилителе на пентоде с нестандартным включением выходного трансформатора звука – с отдельной сеточной обмоткой и дополнительной катодной обмоткой. В этой схеме удалось получить нелинейные искажения (THD) ниже полупроцента при выходной действующей мощности около 3-х ватт. Расчетная нижняя частота в 25 Гц оправдала себя в действующем макете. И получилась даже несколько ниже при хорошем синусе. В этом видео я покажу сборку рассчитанного выходного трансформатора для SE усилителя, протестированного в предыдущем видео. Вы увидите, насколько хорошо воспроизводит синусный сигнал этот однотактный ламповый SE усилитель. *В слайд видео вкралась ошибка! Анодная обмотка трансформатора - 2060 витков!* *** Помочь в развитии Канала Вы можете: *** 00:00 Канал Неизвестная Физика – приветствует Вас! 00:18 Усилитель с нестандартным включением выходного трансформатора. 00:40 Карта расчета обмоток трансформатора. 02:00 Из чего я сделаю выходной трансформатор. 02:30 Разборка и устройство заводского трансформатора. 04:49 Чертёж для сборки катушки трансформатора. 05:05 Сборка катушки трансформатора. 07:01 секционирование обмоток выходного трансформатора. 07:19 О диаметре намоточного провода. 07:38 Ошибка при намотке катушки трансформатора. 08:39 Фазировка обмоток трансформатора. 10:40 Подгонка толщины немагнитной прокладки трансформатора. 11:25 Сборка трансформатора. 12:51 Измерение тестовых сопротивлений. 13:38 Измерение сопротивлений и индуктивностей...
