Цифровой мини DC вольтметр амперметр 100В 10А с АлиЭкспресс китайский: подключение, обзор, тест

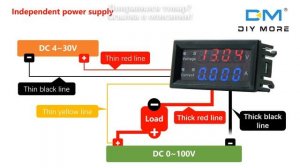

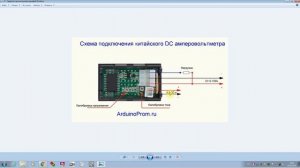

Цифровой мини DC вольтметр амперметр 100В 10А с АлиЭкспресс китайский: подключение, обзор, тест #какподключить Всем привет. Сегодня мы рассмотрим цифровой мини вольтметр амперметр. Но сначала, не забудь подписаться на канал, чтобы не пропустить новое видео. Этот мини вольтметр-амперметр может измерять напряжение до 100 В и ток до 10 А. Собран он в корпусе, который удобно встраивать в различные приборы. Использовать его можно с дополнительным источником питания и без него. В качестве дополнительного источника питания необходимо подключать от 4 до 30 В и, если измеряемое напряжение входит в этот диапазон, его используют и в качестве источника питания. Для подключения питания используется разъем с тремя тонкими проводами. Красный и черный для питания, желтый для измеряемого напряжения. Но, из опыта использования других китайских вольтметров можно сделать вывод, что для питания лучше не использовать источник менее 5В, иначе будет большая погрешность измерения. Для измерения тока используются два отдельных толстых кабеля. А вот и схема подключения для наглядности. Подключение с источником питания и без него. Теперь немного тестов. В качестве измеряемого напряжения и источника питания будет литиевый аккумулятор. Все отлично работает. Камера снимает, как будто экран сильно мерцает, но глаз этого не замечает. Напряжение на аккумуляторе реальное, он уже не полностью заряжен. При подключении небольшой нагрузки в качестве переменного резистора и питания от аккумулятора также все...
