Схема прошивки ЭБУ ВАЗ Январь 7.2

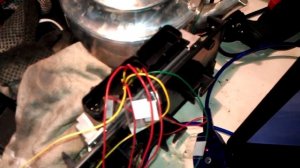

Приму любую помощь на развитие канала: 4276 7700 1382 2587 (Сбербанк). Заказывай и делай диагностику своими руками! Подробное описание подключения ЭБУ через KKL адаптер для прошивки. Для прошивки нам потребуется сам ЭБУ январь 7.2 соответственно, адаптер для диагностики (KKL адаптер), аккумулятор, провода для соединения, резистор 1-5 кОМ, кнопка для удобства включения схемы. Провода и резистор я взял из старого блока питания для компьютера. Кнопку купил в радиомагазине. Делаем 3 провода: плюсовой, минусовой и для K линии. Плюсовой будет идти от аккумулятора и разветвляться на 6 проводов, на один вешаем ограничительный резистор, на другой копку включения (провод на контакт зажигания), остальные обычные провода. Минусовой ведем от аккумулятора и дели на 3 провода, 2 на ЭБУ и 1 на адаптер для диагностики. Последним проводом соединяем ЭБУ Январь 7.2 с KKL адаптером (так называемая K линия для передачи данных между блоком и компьютером). Для прошивки подключаем все провода по схеме и в последнюю очередь замыкаем кнопкой 13 контакт ЭБУ (зажигание), запускаем программу для прошивки (например, Combiloader) и сначала считываем старую прошивку и сохраняем ее на компьютер (для возможности дальнейшего восстановления, если вдруг что пойдет не так). Затем разъединяем 13 контакт ЭБУ январь 7.2 и выждав несколько секунд снова его замыкаем. После этого заливаем в блок новую прошивку. И последним действием не забываем поставить лайк и подписаться на канал! Всем удачи!
