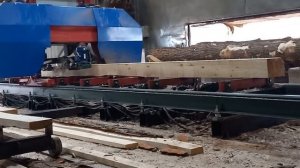

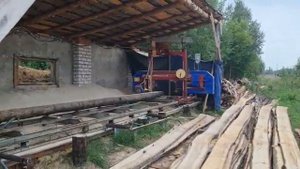

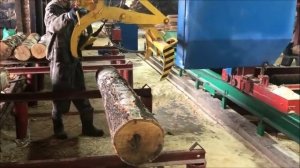

Устройство широколенточной пилорамы Радуга 2М

Технические данные широколенточной пилорамы модель «Радуга-2М». Производительность, куб. м кругляка/смена 15-40 Максимальный диаметр распиливаемого бревна, мм 1200 Максимальная длина распиливаемого бревна, м 6,3 Количество ленточных пил, шт. 1 Ширина ленточной пилы, мм 100-110 Длина ленточной пилы, мм 7900+150 Максмальная высота подъема ленточной пилы, мм 990 Расстояние между лезвием пилы и верхней балкой, мм 550 Диаметр пильных шкивов ленточнопильного агрегата, мм 1000 Скорость резания ленточной пилы, м/с 30 Толщина пропила, мм 2,2 -2,6 Продольное движение ленточнопильного агрегата Электромеханическое Скорость подачи ленточнопильного агрегата, м/мин Плавно-регулируемая 0 - 25 Вертикальное перемещение пилы Электромеханическое Рабочая мощность пилорамы, кВт 19,8 Общая масса станка, т 2,45 Масса пильного агрегата, т 1,5 Масса рельсовых направляющих (3 секции), т 9,9 Масса пульта управления, т 0,05 Габариты ленточнопильного агрегата (ДхШхВ), мм 3700х1400х2700 Габариты рельсовых путей в рабочем положении (ДхШхВ), мм 9900х1600х500 Габариты рельсовых путей в транспортном положении (ДхШхВ), мм 3650х1800х1000 Комплектность пилорамы 1. Ленточнопильный агрегат - 1 шт. 2. Пульт управления с гибкой кабельной подвеской в сборе – 1 шт. 3. Рельсовые направляющие – 3 секции. 4. Дебаркер (фреза окорочная) – 1 шт. 5. Электронная линейка «МИКРОН-4» – 1 шт. 6. Привод подвижного стабилизатора пилы – 1 шт. 13. Стойка передняя – 1 шт. 14. Стойка задняя – 1 шт. 15. Цепь привода...
