Диод 1N4148 и его аналоги

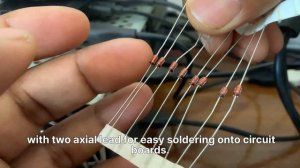

* Кремниевый диод 1N4148 обладает следующими параметрами: прямой ток -- не менее 150мА, обратное напряжение 100В и высокая скорость переключения -- не более 4 нс. Эти параметры, а также дешевизна и относительно небольшой корпус DO-35 позволили стать ему одним из самых распространенных диодов. Трудно встретить более-менее сложную схему, в которой Вы не найдете этот диод. Метка в виде черного кольца нанесена со стороны катода. Диод маркируется согласно американской системе JEDEC, одной из самых ранних и, пожалуй, самой неинформативной. В нашем случае 1N4148 является диодом с серийным номером 4148 и все. Диод выпускается многими десятками, если не сотнями фирм-производителей. Отечественным аналогом 1N4148 является диод КД522Б, причем зачастую в маркетинговых целях и наши производители маркируют свою продукцию как 1N4148. С развитием технологии поверхностного монтажа диод стал выпускаться также в безвыводном корпусе SOD-80 или, иначе, minimelf. Такой диод обычно обозначается как LL4148 или DL4148. Некоторые компании-производители добавляют несколько букв в маркировку своих диодов для обозначения более высоких параметров своей продукции. Например, диод PMLL4148 фирмы NXP (заявленный прямой ток 200мА) или диод FDLL4148 фирмы Fairchild (прямой ток 300мА). Развитие технологии привело к выпуску диодов 1N4148 в миниатюрном корпусе SOD-123 (обозначается как 1N4148W) и еще меньшем корпусе -- SOD-323 (диод 1N4148WS). И конечно, не обошлось без классики жанра поверхностного монтажа -...
