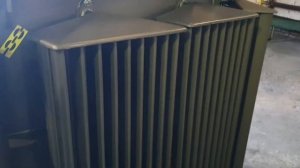

Силовые трансформаторы

Силовой трансформатор — это электротехническое устройство, предназначенное для преобразования напряжения переменного тока одной величины в напряжение другой величины при той же частоте. Главная цель — сделать передачу и распределение электроэнергии максимально эффективным. Устройство Некоторые элементы конструкции силового трансформатора: Магнитопровод (сердечник) — основа трансформатора, создаёт замкнутый путь для магнитного потока с минимальными потерями. Изготавливают из специальной электротехнической стали, обладающей высокой магнитной проницаемостью. Форма сердечника обычно стержневая: два или три вертикальных стержня, соединённых ярмами сверху и снизу. Обмотки — проводники, по которым протекает электрический ток. В любом трансформаторе есть как минимум две: первичная (подключается к источнику питания) и вторичная (отдаёт энергию потребителю). Для их изготовления используют медь или алюминий. Каждый виток обмотки тщательно изолирован от соседних. Между слоями оставляют специальные каналы для циркуляции охлаждающей среды. Силовые вводы — устройства, через которые подаётся нагрузка. Могут быть расположены внутри изделия или снаружи. Охладители — для мощных силовых трансформаторов предусматривается масляная система охлаждения. Охлаждение масла производится посредством радиаторов, гофрированного бака, принудительной вентиляции, масляно-водных охладителей или циркуляционными насосами. Регуляторы выходного напряжения — устройства для изменения коэффициента трансформации.
