Как выглядит точение канавок токарным резцом с пластиной на станке? | ООО Рувир

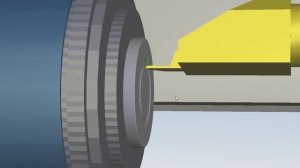

На видео показан принцип работы канавочного резца при выполнении профильного точения металла на токарном станке. Обработка производится в два этапа - черновой и чистовой проход. При черновом точении необходимо первоначально сделать врезание на допустимую глубину пластины, далее инструмент отводится радиально назад на 0,2 мм, и делается продольное резание по оси с обратным ходом к концу, оставляя при этом те же 0,2 мм, производится это всё одновременно в осевом направлении и радиальном. Повторяйте данный цикл до получения необходимого результата, оставляя ступеньки на уступах с ранее указанным размером 0,2 мм, для последующего финишного точения. Минимальный показатель глубины резания должен составлять ap≥Rx1.2 (радиус при вершине). Далее идет чистовая обработка, для этого произведите врезание с необходимой вам стороны, двигаясь до дна канавки касательной радиуса. В последующем делайте обратный ход, и отметьте точку касательной радиуса на противоположной стороне. Таким же способом обрабатывается весь контур трапецеидальной канавки шкива под клиновый ремень. Вы можете приобрести токарный инструмент у поставщика ООО «Рувир», склад находится в городе Ростове-на-Дону. Отгрузка во все города России - транспортной компанией или курьером.
