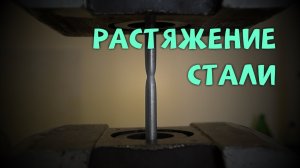

Испытание на растяжение стального образца с построением диаграммы растяжения стали. Эксперимент

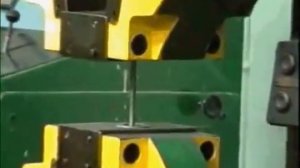

Испытание на растяжение стали в форме круглого стального образца с построением диаграммы растяжения малоуглеродистой стали. Виртуальная лабораторная работа по сопротивлению материалов (сопромату) и технической механике. Технические параметры эксперимента: Стандартный стальной стержень круглого сечения из низкоуглеродистой стали. Размеры стержня до испытания: диаметр 10мм, расчетная длина 100мм. Образец растягивался на универсальной испытательной машине УММ-20. Максимальное значение нагрузки - 35кН. Размеры образца после растяжения и разрыва: минимальный диаметр «шейки» 6мм, расстояние между отметками 124мм. Подробное описание лабораторной работы смотрите на нашем сайте: Там же можно скачать журнал испытания. Диаграмму растяжения образца на миллиметровке можно скачать здесь: Значения нагрузки в характерных точках F(пц), F(т) и F(р) определяются по диаграмме. Сразу после разрыва образца в нем исчезают упругие деформации и остаются только пластические поэтому из конечной точки диаграммы растяжения надо провести луч, параллельный её начальному прямому участку до пересечения с осью абсцисс. Эта точка и будет показывать абсолютную деформацию стержня после его разрыва dl=l(1)-l(0). Мы тут:
