пуск электродвигателя звезда треугольник

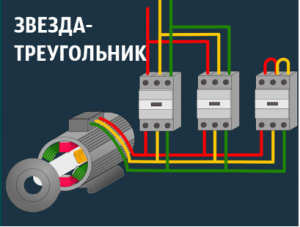

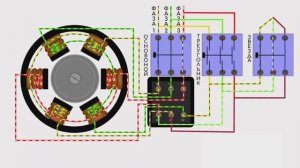

В доступной форме показан процесс пуска электродвигателя звезда-треугольник как схематично, так и в действии. Пуск короткозамкнутого электродвигателя с переключением со звезды в треугольник применяют для снижения пускового тока тока. Пусковой ток при запуске может превышать рабочий ток электродвигателя в 5-7 раз. Смысл этого способа в том что, при соединении обмоток статора звездой, фазное напряжение в них понижается в 1,73 раз. В такое же количество раз уменьшается и фазный ток, который протекает в обмотках статора. При соединении обмоток статора треугольником фазное напряжение равно линейному, а фазный ток в 1,73 раза меньше линейного. Получается, что соединяя обмотки звездой, мы уменьшаем линейный ток в 3 раза.
