Описание схемы переключения электродвигателя со звезды на треугольник.

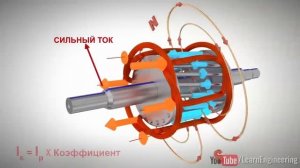

Тема сегодняшнего занятия описание схемы переключения электродвигателя со звезды на треугольник. Для начала давайте разберемся о необходимости применения данной схемы. Запуск асинхронного электродвигателя вызван высокими пусковыми токами. Для снижения пусковых токов, применяется пуск по схеме звезда-треугольник. Фактически, запуск двигателя происходит по схеме "звезда", для которой в начальный момент токи низкие. По истечению времени, заданному на реле KT1, происходит переключение в схему "треугольник", в которой пусковые токи в момент запуска были бы в 7 а то и в 12 раз больше номинальных. Теперь давайте перейдем к описанию принципа работы пуска двигателя по схеме "звездой", с переходом на "треугольник" На автоматический выключатель QF1 приходит трехфазный источник питания переменного напряжением классом 380V, общепромышленной частоты 50Гц. Автомати́ческий выключа́тель - это контактный коммутационный аппарат, предназначенный для защиты электрооборудования от токов короткого замыкания и перегрузки. После чего питание поступает на силовые контакты магнитного пускателя KM1. Магнитный пускатель -это контактный коммутационный аппарат предназначенный для дистанционного управления электрооборудования а также разгрузки маломощных контактов. Далее питание поступает на силовые контакты электрического двигателя по схеме звездой", с переходом на "треугольник". Для того чтобы происходило переключения со звезды на треугольник в схеме предусмотрено два пускателя KM2 подключен по...
