Rolsen RL-32A09105U ремонт БП в части PFC на NCP33262

Аватар автора
PHP для любого уровня: вводный курс

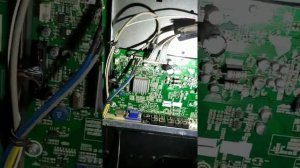

Это видео и о ремонте, и о том, как мы мастера «попадаем на свой труд» или попусту теряем время. Делаешь, делаешь телевизор, и когда появляется изображение… Извините, только материться остаётся. А клиент говорил, что «всё казало отлично». И так на столе старенький Rolsen модели RL-32A09105U с ламповой подсветкой панели LTA320AP05 от SAMSUNG Made in China, на которой стоит планка матрицы на одном шлейфе в стекле с интегрированным T-Con: A320AP20S4LV0.4 Маркерный состав: (IC1) SM4108 DA1042 SMAZ015 , (ICE1, SO-8) 24C64WP Подсветку панели разжигает инвертор: Samsung Electro-mechanics SSI320_4UA01 Маркерный состав: (SO-8, U102) 10393 0462 , LT-U3208 TI047DY (трансформатор инвертора) - 2 шт , (D-PAK, Q109) STU432S , (D-PAK, Q110) STU432S , (U101, SO-24) OZ9966SN. Телевизор использует пульт EN-31603R. Управляет телевизором блок RSAG7.820.1637/ROH VER.E Наклейка: LCD32V86(3)161410 Маркерный состав: TDQ-6FT/W126H/ROH (tuner), (U6, D-PAK) CW78D05 , (U35) R2A15108 FP 036100, (U4) L452 G962-18 , (U3, SO-8) AP1534 0942BG , (U14, SO-8) FT24C16A , TDA9886TS, (U29, U30, SO-16) 74HC4052D -2шт , Ремонтировать будем блок питания: RSAG7.820.1666/ROH Made in Hisens HLP-2637WA 2008-11-21 Changzhou OUTPUT: 5VS/0,5A 12V/1A 5VM/2A 24V/4A Маркерный состав: STR-A6059H (DIP-8) , K3569 - 3шт (ключи ТО220) , (SO-8, N810) NCP33262 , (SO-16) NCP1396AG , Это форум по ремонту электроники и бытовой техники. Огромная подборка TV...
