Самая простая конструкция фотореле

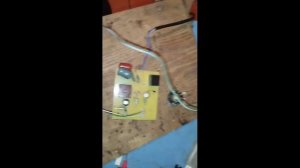

* Простейшая конструкция фотореле выполнена всего на одном транзисторе, конечно, не без участия фотоэлектронного датчика. Дополняет схему элемент коммутации в лице электромагнитного реле с клеммником, с помощью контактов которого будет осуществляться включение или выключение желаемой электронной нагрузки, чем может являться любой осветительный прибор различной мощности. Работа устройства очень простая. При попадании света на чувствительный кристалл фототранзистора, уменьшается его внутреннее сопротивление. При этом поступающее напряжение с плюсовой шины через переход эмиттер/ коллектор фототранзистора, поступает на базу транзисторного ключа, который, в свою очередь, обеспечивает питанием обмотку электромагнитного реле, своими контактами которое, включает или выключает подключенную к клеммнику электронную нагрузку. В устройстве применены следующие детали. Низковольтное реле РЭС90Т, рассчитанное на питание 6В. Биполярный, n-канальный транзистор КТ630, регулирующий чувствительность фотореле подстроечный резистор. Для обеспечения более высокой чувствительности устройства параллельно включены три фототранзистора. Питается фотореле стабилизированным напряжением 6В...9В.
