Схема управления реле на тиристоре

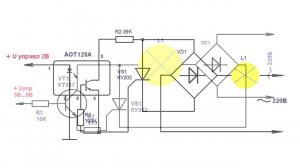

* Представленное устройство способно управлять электромагнитным реле одной кнопкой. Схема позволяет производить включение и выключение реле одной кнопкой без фиксации положения. Коротко о работе схемы. Первоначально обмотка реле К1 обесточена и реле выключено. При нажатии на кнопку SB1, на резистор R1 и управляющий электрод тиристора VS1 поступает импульс положительного напряжения. Тиристор открывается и срабатывает реле К1, которое своими контактами включает нагрузку, так же замыкаются контакты К1.1, подготавливая схему к отключению. При следующем нажатии кнопки SB1, заряженный конденсатор С1 прикладывается к управляющему электроду тиристора в обратной полярности, в результате, тиристор закрывается и реле отключает свою нагрузку. Реле готово к дальнейшей работе. В конструкции можно использовать любое электромагнитное реле с рабочим напряжением соответствующим напряжению питания схемы. Тиристор марки КУ202 или КУ201. Для общего ознакомления с работой схемы, первоначальный монтаж можно выполнить навесным способом, подбирая необходимые компоненты по напряжению и мощности для дальнейшей эксплуатации в необходимом устройстве.
