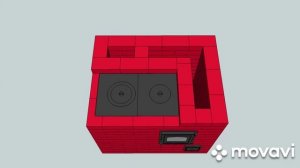

Порядовка отопительно варочной печи Отопительно варочная печь с духовкой

Красных кирпичей 640шт. Шамотный кирпич ша5 28шт Шамотный ша6 9 шт. Уголок стальной 40х40х400мм. 2шт. Уголок стальной 40х40х930мм. 8шт Дверка топочная везувий 261 посадочный размер 250х210 Дверка поддувальная дп-2а посадочный размер 250х140 Дверка прочистная дпр-4 3шт. посадочный размер 130х130 Дверка прочистная на петлях размер посадочный 130х130 Духовка размер282х240х450 Задвижка 240х130х390 Фонера для шаблона арки 775х246мм. Колосниковая решотка 300х200 Плита варочная размер 700х400 Полоса чугунная или стальная 125х400 Отопительно варочная печь с духовкой. Отопительно варочная печь с духовкой. Основой для проекта этой печи является отопительно варочная печь “ ИП-2” И.С. Подгородникова описанная с чертежами в книге Бытовые печи двух колпаковые четвёртое издание ,Колос ,1992г. Впервые эту печь строго по чертежу я сложил самостоятельно в 1998г. Прослужила она 7 лет и была разобрана из за перепланировки помещения. Тогда и были замечены основные неудобства и недостатки конструкции. Затем эта порядовка отопительно варочной печи использовалась мной много кратно при сборке отопительно варочной печи каждый раз стараясь как-то упростить эту модэль. Так как при работе печником я заметил что отопительно варочная печь это самая часто встречающаяся печь. Теперь я могу вам показать порядовка отопительно варочной печи с моими дополнениями. Основными изменениями В порядовки отопительно варочных печей от оригинала это топливник и конкретно его футеровка. Размер печи увеличен потому...
