Управление стабилизатора LM317T ...

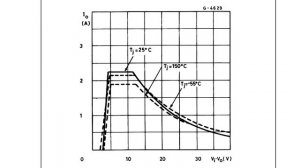

* Один из самых популярных стабилизаторов напряжения LM317 обеспечивает выходное напряжение от 1.25В до 37В при токе в 1.5А. Как правило, для установки выходного напряжения применяют переменный резистор. На приведенной схеме показано, как заменить переменный резистор аналоговым напряжением, формируемым из сигнала ШИМ. Параметры широтно-импульсной модуляции могут устанавливаться внешним контроллером или другой цифровой микросхемой. С помощью RC фильтра низких частот и операционного усилителя можно преобразовать сигнал ШИМ в постоянное напряжение, и тем самым, регулировать напряжением выходной уровень стабилизатора LM317. Изменение скважности импульсов ШИМ дает возможность генерировать аналоговое напряжение на выходе фильтра в диапазоне от 0 до 5В. Операционный усилитель усиливает это напряжение для получения требуемого диапазона. Меняя значения номиналов резисторов R4 и R2 можно получить требуемое усиление. Выбор номинала емкости С1 и резистора R1 фильтра определяется частотой сигнала ШИМ. Номиналы, указанные в схеме, рассчитаны для частоты 1кГц.
