Задание 34. Вариант 7 (8, 9). Построение ГРУППЫ ГЕОМЕТРИЧЕСКИХ ТЕЛ. Часть 1

Аватар автора
Инженерная графика (Евгения Стоянова)

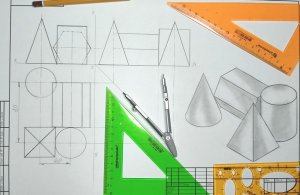

Выполнение ЗАДАНИЯ 34 по варианту 7 (аналогично варианты 8, 9) из учебника Боголюбова С.К. Описывается построение комплексного чертежа группы геометрических тел (призма пятигранная, пирамида усеченная, конус, цилиндр). По заданию необходимо построить группу геометрических тел в трех проекциях, взаимное расположение которых представлено в горизонтальной проекции. Построение изометрической проекции описывается в Части 2 данного видео. Ссылка на Часть 2 Выполнение верхней части задания в плейлисте "Построение геометрических тел"
