Как проверить диод мультиметром

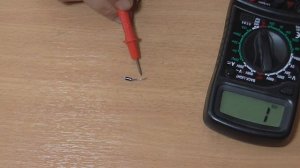

Как проверить диод мультиметром на плате и вне платы, то есть узнать рабочий он или нет, а также определить какой из выводов анод, а какой катод? Для этого достаточно воспользоваться функцией прозвонки цепи, которая присутствует в любом мультиметре. Диод обладает свойством односторонней проводимости, т. е. проводит ток только в одном направлении и не проводит в противоположном. В проводящем направлении сопротивление диода низкое, а в непроводящем высокое. Поэтому, если к диоду приложить прямое напряжение, то есть на анод плюс, а на катод минус, то он откроется и через него будет протекать ток. Если же на диод подать обратное напряжение – на анод минус, а на катод плюс, то он закроется и ток через него протекать не будет. Теперь возьмем мультиметр и установим его в режим «прозвонка» цепи. Подключим измерительные щупы к выводам диода и зафиксируем показания мультиметра, затем поменяем щупы местами и прикоснёмся к противоположным выводам. Диод является исправным, если в одном случае он проводит ток, а во втором не проводит. Если показания мультиметра одинаковы в обеих случаях, то есть диод проводит ток в оба направления или не проводит ни в одном, то он неисправен. Наиболее частой неискпавностью диода является пробой. В таком случае он проводит ток в обе стороны. Такой диод необходимо заменить новым. Очень редко бывают случаи, когда диод не проводит ток в обе стороны. Как проверить диод на плате? Для получения достоверной информации необходимо выпаять один из выводов диода.
