КВ усилитель мощности на ГК-71. Часть 3.

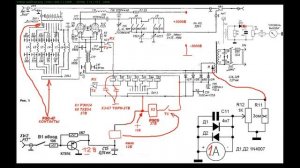

00:00 - вступление; 01:27 - обзор отсека усилителя; 04:13 - обзор нижней части и входных цепей; 05:44 - изменения в схеме; 10:12 - ток анода при настроенном п-контуре; 11:23 - пример работы в эфире; 14:34 - завершение; Продолжаем постройку лампового усилителя для радиостанции КВ диапазона. На данный момент усилитель полностью настроен и полноценно работает в диапазоне 80м. В дальнейшем, конечно, планирую сделать и остальные КВ диапазоны. При работе в эфире выяснилось, что режим работы ламп ГК-71 без токов управляющей сетки не дает возможности снять максимальную мощность. Мной была доработана цепь подачи отрицательного напряжения на управляющую сетку лампы, таким образом, чтобы лампа работала с током управляющей сетки. В этом режиме получилось снять максимальную мощность. При проведении радиосвязей, корреспонденты отмечают хорошее качество сигнала и существенную разницу между работой трансивера и подключению усилителя.
