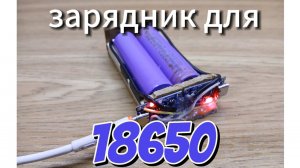

Последовательное подключение зарядных плат для батарей 18650

Cхема последовательного подключения зарядных плат для батарей 18650 Использовались реле: HELISHUN HLS-4078-DC5V 1A 120VAC 2A 24VDC (желтый корпус) OmROn G5V-2 5VDC 0.6A125VAC 0.6A110VDC 2A 30VDC (черный корпус) Можно любые другие с подобными характеристиками (Основные: Напряжение питания: 5В, две контактные группы минимум). Для реализации схемы нужны три контактные группы реле, поэтому и применены два реле. Диод можно поставить любой - ток там небольшой. Диод нужен для того, чтобы отключалось реле, без него на реле остается небольшой потенциал, которого хватает для его удержания. Это связано с разным сопротивлением катушек реле. Реле с высокоомной обмоткой катушки (как в случае с реле К1 - черный корпус) придется запитать через диод. Схема не требует настройки. Для зарядки акб можно использовать разъем только верхней платы!)
