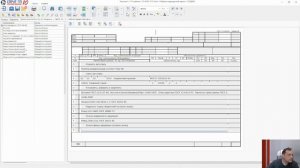

02 СПРУТ ТП Заполнение ВДСЕ к ТТП

После того, как МК заполнена, следует перейти на закладку «Ведомость ДСЕ к ТТП». Заполнение документа начинается с добавления строки типа С, в которой необходимо указать обозначение и наименование детали для которой будет применён типовой технологический процесс (заполняется строка С /выбираются детали из менеджера проектов). Добавляем из шаблона несколько строк А и Б. В строке типа А необходимо указать только номер операции. По этому номеру, при генерации единичного ТП, система автоматически добавит все, что было связано с этой операцией в МК (оборудование, переходы, оснастку и прочее). Если для данной операции есть переменные данные (оснастка, оборудование и прочее) -- соответствующие заполненные строки добавляются после строки типа А. В нашем случае переменными данными являются: время Тпз и время неполное штучное на операцию. Заполним в строках типа Б только поля Тпз и Тшт. (заполняются строки А,Б,М для детали). Для 20-й операции укажем так же вспомогательный материал: проволоку и смесь защитного газа и укажем для них норму расхода. Для 25-й операции укажем дополнительную оснастку -- шлифовальный круг. При добавлении строк в «Ведомость ДСЕ к ТТП» и дальнейшем формировании единичных ТП для строк действуют следующие правила: • строки типа Б заменяются; • строки типа Т, типа «пустая строка» (примечание) добавляются после соответствующих строк в МК; • строки типа О, добавляются согласно номерам переходов, указанных в них. Причем приоритет имеют операции, указанные в...
