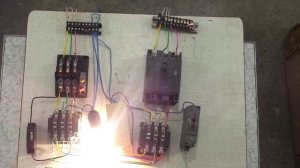

Принципиальная электрическая схема АВР на 2 Ввода

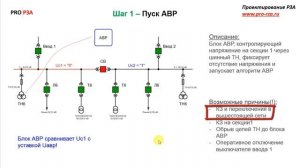

Принцип работы АВР Включение Ввода 1 – рабочий ввод • наличие напряжения на Вводе 1; • включен автоматический выключатель SF1; • включен автоматический выключатель 1QF. В нормальном режиме, питание осуществляется через Ввод 1 (рабочий ввод), Ввод 2 в это время отключен и контакты контактора КМ2 и реле времени КТ2 находятся в замкнутом положении, тем самым подготавливается цепь на включение контактора КМ1. При подаче питания через выключатель 1QF на реле контроля фаз (РКФ) KV1 подается 3-х фазное симметричное напряжение, если не будет никаких нарушений с напряжением (перекос фаз, правильного чередования и отсутствия слипания фаз и т.д.) должно сработать реле KV1 и его контакт в цепи включения контактора КМ1 замкнется, а в цепи контактора КМ2 разомкнется. Тем самым подастся электрический сигнал на контактор КМ1, силовые контакты контактора КМ1 замыкаются и подается напряжение потребителям. При срабатывании контактора КМ1, срабатывает реле времени КТ1, его контакты в цепи включения контактора КМ2 мгновенно разомкнутся. Используя контакт KV1 в цепи контактора КМ2 мы тем самым создаем приоритет Ввода 1. Лампа HL1 сигнализирует о срабатывании контактора КМ1 рабочего ввода. Включение Ввода 2 – резервный ввод • наличие напряжения на Вводе 2; • включен автоматический выключатель SF2; • включен автоматический выключатель 2QF. При нарушении питания на Вводе 1, контакт реле контроля фаз KV1 разрывает цепь питания контактора КМ1, в это время контакт КМ1 и контакт KV1 в цепи контактора...
