Осциллограф DSO138, подробный обзор и настройка

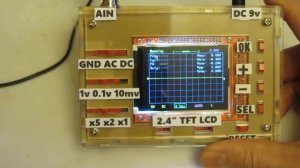

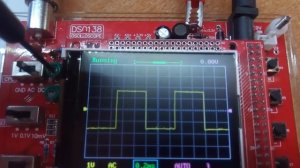

Цифровой осциллограф DSO138, полный обзор всех функций, настройка и калибровка. В этом видео показал как пользоваться китайским осциллографом DSO138. Устройство отлично подходит для начинающих любителей электроники, так как при невысокой цене, хорошо отображает сигнал с частотой до 20кГц, а максимальная частота сигнала, который прибор может различить - 200кГц. В комплекте с осциллографом есть инструкция по сборке, настройке и устранению неисправностей, но она на английском языке. Многие моменты из инструкции я показал в этом видео. Для питания осциллографа нужно использовать источник постоянного тока с напряжением от 8 до 12 вольт. Максимальное измеряемое напряжение со стандартными щупами (крокодилами) составляет 50 вольт. Калибровка напряжения осуществляется простым сочетанием клавиш и переключателей, дополнительных деталей не требуется. Помимо готового варианта, на алиэкспресс есть KIT набор для самостоятельной сборки. Также на алиэкспресс есть пластиковый корпус, но стоит он недешево. В общем цифровой осциллограф DSO138 - это неплохой прибор для ознакомления с устройствами такого рода. При правильной настройке, он отлично подойдет любителю электроники, для проведения различных экспериментов.
