Шпангоуты по 3d-модели корабля в Компас-3D

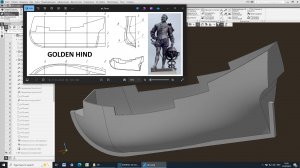

Добавление шпангоутов в готовую трехмерную модель корпуса корабля (галеона «Золотая лань»). Используются команды Компас-3D для создания эскизов с проецированной геометрией (включая проекции-пересечения), ограничениями и размерами, добавления рабочих плоскостей, создания поверхностей по сети кривых, сшивки поверхностей, сечения тел, создания контуров, создания объемных элементов выдавливания, создания чертежей, использования слоев на чертежах, создания чертежных видов, выбора типов объектов для проецирования на чертежные виды, аннотирования видов, создания видов-сечений, экспорта чертежей в pdf и dxf. Файлы-материалы: исходная модель (файл stp), деталь-результат со шпангоутами (деталь Компас-3D v.23 home), детали-шпангоуты (детали Компас-3D v.23 home), чертеж-результат (чертеж Компас-3D v.23 home) экспорт чертежа-результата (файлы dxf, pdf), рисунок-постановка (png): Видео создания исходной модели корпуса галеона «Золотая лань» в Компас-3D:
