Замена реле РР-330 на ВАЗовское

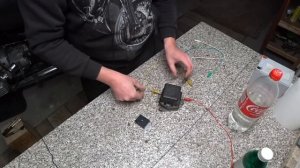

Схема подключения ВАЗовского реле 121.3702 и реле РС-702 к штатной проводке мотоцикла Урал. Провод который шел к клемме (ВЗ) на РР 330 (верхняя клемма) подключаем на разъем (15) электронного реле. Провод, который шел на клемму (Ш) (правая нижняя клемма у РР 330) подключаем к разъему (67). Массовый провод прикручиваем к металлическому основанию электронного реле (31) через винт крепления корпуса к площадке. Остаются неподключенными два провода: ЛК — лампа контроля (левая нижняя клемма) и «переменка» (средняя нижняя клемма). Для «ленивых» мотоциклистов процесс переделки можно считать завершенным, необходимо только заизолировать эти два провода и оставить их висеть в воздухе, прикрутив чем нибудь к раме, что бы не болтались. В этом случае аккумулятор будет заряжаться, но лампа контроля генератора гореть на вашем мотоцикле не будет. Для тех владельцев, которых «полумеры» не устраивают, продолжаем процесс. Вместе с электронным реле регулятором в автомагазине необходимо приобрести небольшое реле типа РС 702 или (75.3777) с нормально замкнутыми контактами. РС 702 замечательно тем, что при подаче напряжения на обмотку реле. контакты реле размыкаются. Установить это дополнительное реле можно на один из винтов крепления электронного реле-регулятора. Подключаем реле типа РС 702 следующим образом. Провод, который шел на клемму (переменка) РР 330 подключаем к разъему (86). Провод, который шел на клемму (ЛК) подключаем к разъему (87). С висящими в воздухе проводами мы разобрались.
