Как срабатывает защита по перегрузке с сигналом 10 герц.

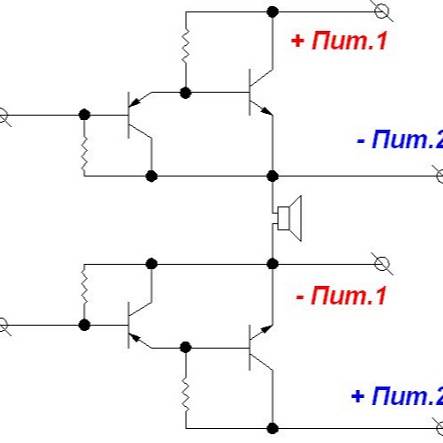

Здесь показана осциллограмма работы пассивной защиты в моём варианте повторителя тока с блоками питания на основе удвоения напряжения. Особенность этой схемы в том, что у неё есть вольтодобавка, и по этому, когда у схемы иссякает напряжение питания из-за постепенного разряда ёмкостей, перестаёт работать скругление формы сигнала на пиках, и напряжение идёт таким, каким оно есть на блоке питания - с пульсациями и спадающее по амплитуде. То есть, чем выше нагрузка, тем меньше напряжение питания поступает на транзисторы и соответственно ограничивается одновременно и ток, и напряжение, а значит и мощность потребляемая от блока питания. Это хорошо видно по первому импульсу, он уже косой, с падающим напряжением. То, что я показываю, это уже режим перегрузок с нерасчётными токами. Но тем не менее в течении короткого времени, энергии зарядов конденсаторов блока питания хватает правильно отработать быстрые музыкальные пики, это обычно удары с угасающим послезвучием. Отыграть их качественно и без искажений очень важно. А могут это делать только достаточно мощные усилители, но используется эта резервированная мощность всего то на сотую или десятую долю процента, а иногда и миллионные доли времени! Основой для большой мощности есть большое напряжение питания, оно же и искажения сильно уменьшает. Но оно же и опасно для большинства усилителей - имеется огромная разрушительная сила для электронных компонентов если схемотехника усилителя не позволяет ему работать устойчиво. По этому это...
