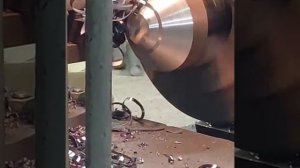

Как ВЫТОЧИТЬ КОНУС на токарном станке

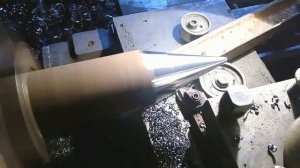

Показано, как выточить конус 1:50 на токарном станке на примере фиксирующих штифтов. Такая конусность обеспечивает надёжное самоторможение и центрирование деталей. Причём их можно неоднократно вынимать и ставить на рабочее место без ущерба для надёжности фиксации. Я сделал штифты для фиксации поворотной части фрезерного станка в вертикальной и горизонтальной плоскостях. Приглашаю посмотреть другие видео на моём канале в плейлистах «Токарный станок МН-80. Модернизация»: «Инструмент. Затачивание инструмента»: «Станки. Ремонт и доработки. Модернизация»: «Необычные работы на станках»: Приглашаю на мой канал: Адрес этого видео: Для того, чтобы точить конус 1:50, надо повернуть верхние салазки на угол 34´23». Но цена деления поворотного устройства 1°. Зато на станке можно производить точную подачу по лимбам и производить точные измерения по индикатору. Поэтому угол поворота можно обеспечить косвенно, задавая линейные величины. Я уже выполнял подобную работу, когда точил конус Морзе 1. Видео есть на моём канале: Рассказано, как я косвенно обеспечил поворот верхних салазок на угол с достаточной точностью, задавая линейные величины при точении штифтов с конусностью 1:50. Для угла 34´23» синус равен 0,01. Для этого станка и такого патрона выбрал подачу 48 мм, то есть 32 оборота ручки продольной подачи. Необходимо повернуть салазки так, чтобы при подаче салазок на 48 мм индикатор отклонился на 0,48 мм. Это будет означать, что салазки повернуты...
