Термореле. Простая схема устройства

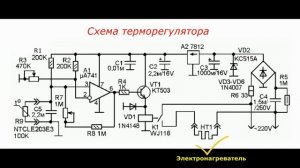

* Релейные схемы терморегуляторов используются в системах авторегулирования для поддержания заданной температуры. Подобные схемы в качестве обязательных узлов содержат температурный датчик, пороговую схему, исполнительное устройство или индикаторное устройство. Релейные схемы реагируют на превышение контролируемого параметра над заданным уровнем, и включают исполнительное устройство через реле. Пример простой схемы релейного терморегулятора на биполярных транзисторах. Термореле выполнено на основе триггера Шмитта. В качестве датчика температуры используется терморезистор, т.е. резистор, сопротивление которого зависит от изменения температуры. Потенциометр R1 устанавливает начальное смещение на терморезисторе R2 и потенциометре R3. Его регулировкой добиваются срабатывания исполнительного устройства, коммутацией реле K1, при изменении сопротивления терморезистора. Реле подбирается рабочим напряжением соответствующим напряжению питания устройства. Для защиты выходного транзистора от импульсов напряжения, возникающих при коммутации реле, необходимо включать параллельно его обмотки полупроводниковый диод. Мощность подключаемой нагрузки зависит от максимально коммутируемого тока устанавливаемого в схему электромагнитного реле.
