Как проверить оптопару без выпаивания. PC123, 817B, PC817, P721F, PC2501

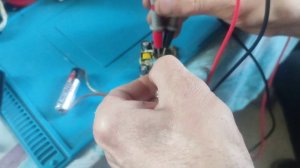

Оптопары используются в блоках питания и других устройствах для изолированной передачи сигналов между каскадами, обеспечивая электрическую изоляцию и защищенность от пробоя. Быстро и удобно проверить оптопару без её выпаивания можно с помощью обычных бытовых приборов, таких как мультиметр или батарейка с сопротивлением. Рассмотрим два популярных метода: Способ №1: Быстрая проверка мультиметром (без выпаивания) 1. **Режим проверки диодов:** - Подключите красный щуп мультиметра к аноду фотодиода (обычно левый контакт), черный — к катоду (правый контакт). - Убедитесь, что на экране появляется значение прямого падения напряжения (примерно 1,2-1,5 В). - Поменяйте местами щупы: теперь прямое падение напряжения исчезнет, показывая OL (бесконечность). 2. **Активация фотоэлемента:** - Соедините светодиодную часть оптопары с внешним источником питания (например, батарея 3 В с ограничивающим резистором). - Активированная сторона излучает инфракрасный свет, и фотодиод должен показывать соответствующее падение напряжения. 3. **Итоговый результат:** - Если обе проверки дали положительные результаты, значит, оптопара исправна. - Отсутствие изменений в показаниях свидетельствует о неисправности. Способ №2: Применение лабораторного источника питания 1. **Подключение к внешнему источнику:** - Подайте регулируемое напряжение (начиная с 1 В) на вход оптопары. - Одновременно измеряйте выходной сигнал с противоположной стороны. 2. **Наблюдение за реакцией:**...
