Универсальный драйвер подсветки CA 255

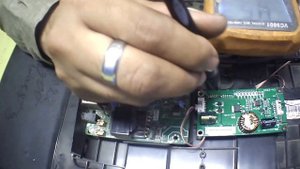

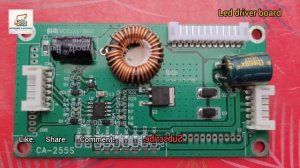

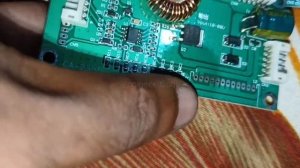

CA-255 REV01 Модуль стабилизации тока для подсветки с повышением напряжения. По заявленным данным продавца использует источник питания от +10,8 до +28 вольт. Ток по умолчанию обычно установлен 480 мА. Но можно отрегулировать от 10 до 1000 мА. При этом напряжение поднимает до +88вольт. В зависимости от входного напряжения модуль может выдавать: при +24 в на входе, выход до 75 вольт при токе 750 мА, и при использовании питания +12 вольт, на выходе до 75 вольт 400 мА. Примерно такие максимальные параметры в зависимости от питания. Ну а выражается это на практике в нагреве транзистора 19N10 который является ключевым. Включение модуля выводом EN или ON/OFF, напряжением от +3 до +5 вольт. Регулировка тока по яркости идёт через вывод VAdj я её обычно не использую и оставляю не задействованным. Схема модуля есть в этом видео Управление током идёт через микросхему BIT3260 документация есть в инете. Практическая установка в телевизор LG 43LF510V-ZA вместо микросхемы DT1641AS на материнку LD55A. По токовым сопротивлениям драйвера оговорился: во втором варианте 5,1 ом + 5,1 ом +3,9 ом.
