Philips 42PFT6309 60 chassis: TPM14.1E LA (краткий обзор разбора панели)

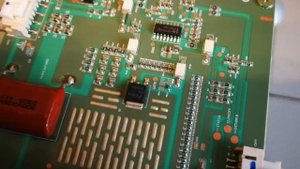

Philips 42PFT6309/60 chassis TPM14.1E LA В данной модели тв применена панель с «плавающим» стеклом LG Display LC420DUN(PG)(P1) Made in Poland Блок управления и обработки сигналов: Main: 715G6165-M01-000-005K Блок питания: 715G6353-P01-000-002H Блок драйвера подсветки: LG Display Co., Ltd KPW-LE42FC-O REV0.1 6917L-0151C на микросхеме (U1) TPS61197 Микросхема подсветки весьма чувствительно относится к защите светодиодов. Да же при небольшой неконтакте в линейках светодиодов выключает подсветку. При этом блок питания может засветить подсветку без видимых признаков её повреждения. Как случилось и в моем случае. На этом драйвере подсветке так же организована динамическая подсветка которая зависит от яркости сюжета изображения. Типичная классическая уже схема управления подсветкой у LG. После замены или ремонта подсветки можно уменьшить ток подсветки путем убирания токовых резисторов R3, R4, R143, R139-R143, . При этом на установленных с завода все 5 токовых резисторов, ток будет в среднем 220 -240 мА на стандартных настройках изображения. Если удалить один токовый резистор на 5,1 ом самый нижний, ток будет 180 -190 мА. Если удалить ещё один токовый резистор на 5,1 ом ток станет в пределах 130 -150 мА. Сама подсветка организована из 4х парных полос с двусторонним фольгированием: 840 мм общая длинна одной составной парной полосы: 6916L-1456B 6916L-1455B 6916L-1457B...
