Коробочка с фиксатором по кривой в Компас-3D - вариант 2

Аватар автора
САПР/CAD/ДР.

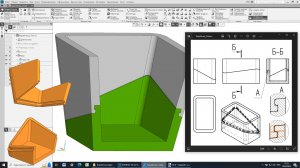

Реализация коробочки с крышкой (Компас-3D v.22 учебная); при этом стык между корпусом и крышкой выполнен по криволинейной траектории с защелкой-фиксатором по периметру. Используются элемент выдавливания + элемент выдавливания контурной кривой по направлению с приданием толщины, рабочая точка переносом, скругление, оболочка, поверхность по сети кривых, разрез, эскиз (размеры и зависимости, проецирование), контур, булевы операции. Производится контроль пересечений тел, настраиваются служебные сечения. Учетная запись на ютуб зрителя, предложившего идею: @user-gg8wx9ik3y Файлы трехмерных моделей деталей Компас-3D v.22 (Учебная версия) и схемы: Видео первого варианта реализации в рутуб: Канал автора в ютуб: Канал автора в рутуб: ВК автора:
