Как устроен герметичный центробежный насос? (Hermetic-Pumpen)

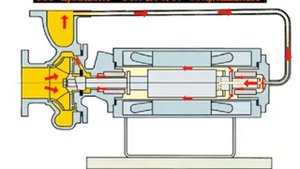

На видео представлена конструкция герметичного центробежного насоса со встроенным экранированным двигателем в разрезе на примере ведущего производителя - HERMETIC-Pumpen GmbH (LEDERLE-HERMETIC, Германия) Насосы фирмы ГЕРМЕТИК-Пумпен ГмбХ представляют собой полностью закрытые компактные циркуляционные насосы без каких-либо уплотнений вала относительно атмосферы. Привод осуществляется электромагнитным путем при помощи так называемого встроенного экранированного двигателя (погружного электродвигателя с защищенным статором). Двигатель и насос образуют единый узел, причем ротор и рабочее колесо располагаются на общем валу. В конструкции используются два одинаковых подшипника скольжения, смазываемые самой рабочей жидкостью. Статор приводного двигателя отделен от ротора тонкостенным экраном, выполненным из хастеллоя. Потери тепла двигателя отводятся частичным потоком рабочей среды через зазор между ротором и статором. В насосах HERMETIC осуществляется гидравлическая компенсация осевого сдвига. Разгрузка достигается за счет взаимодействия постоянного дроссельного устройства (лабиринтного зазора) на внешнем диаметре обратной стороны рабочего колеса и переменного дросселя (зазор клапана) в зоне ступицы. В зависимости от осевого положения ротора изменяется давление на обратной стороне рабочего колеса, переменный дроссель закрывается или открывается, разгрузочные отверстия в ступице рабочего колеса, выходящие в переменный дроссель, в большей или меньшей степени перекрываются...
