MY6013A С-метр

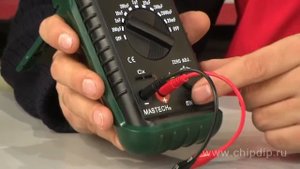

* Цифровой измеритель MY6013A позволяет измерять ёмкостные характеристики конденсаторов и участков электрических цепей в диапазоне от 0.1 пФ до 20 мФ. Частота тестового сигнала разная в зависимости от выбранного диапазона измерения. При выборе диапазона измерения от 0,2нф до 2мкф частота тестового сигнала будет составлять 800Гц. В диапазоне 20мкф частота тестового сигнала равна 80 Гц, а в диапазоне измерений от 200мкф до 20мф 8Гц. Для измерения емкости устанавливаем переключатель диапазонов в положение соответствующее максимальному ожидаемому значению измеряемой емкости. Проверяем установку нуля. Если используются диапазоны 200 пФ, 2 нФ, 20 нФ, то до подключения конденсатора, но после подключения соединительных проводов к прибору регулятором на передней панели устанавливаем нулевое показание. Диапазон регулировки около ±20 пФ. Вставляем выводы измеряемого конденсатора в гнезда прибора или подключаем их при помощи зажимов "крокодил" соединительных проводов. Снимаем показания с дисплея. Вместе с измеренной величиной прибор показывает и единицы измерения. Если прибор показывает только "1" это означает перегрузку. Если на дисплее перед значащими цифрами присутствует один или больше нулей, переключите прибор на более чувствительный диапазон измерения для повышения точности. По окончании измерений устанавливаем переключатель режимов в положение "OFF".
