Магниторезистор

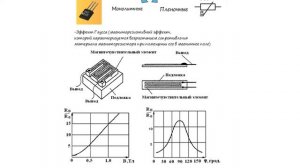

* Магниторезистор - это полупроводниковый резистор, в котором используется зависимость электрического сопротивления от магнитного поля. Магниторезистор представляет собой изоляционную подложку, на которую наклеен слой вещества. К полупроводниковой пластине подпаиваются или привариваются токоподводы. Часто для увеличения активного сопротивления и получения небольших габаритов магниторезистора полупроводниковая пластина изготовляется в форме меандра. Принцип действия магниторезисторов основан на использовании магниторезистивного эффекта, приводящего к изменению активного сопротивления резистора при внесении его в магнитное поле или при изменении напряженности этого поля. Следовательно, изменяя напряженность магнитного поля или перемещая в этом поле сам резистор, можно изменять сопротивление резистора. Поскольку холловская напряженностьэлектрического поля, возникающая в полупроводнике с током при наличии магнитного поля, снижает магниторезистивный эффект, то конструкция магниторезистора должна быть такой, чтобы уменьшить или полностью устранить ЭДС Холла. Наилучшей формой магниторезистора является диск Корбино. При отсутствии магнитного поля ток в таком магниторезисторе проходит в радиальном направлении от центра диска ко второму электроду, расположенному по периметру диска, или наоборот. Под действием магнитного поля носители заряда отклоняются в направлении, перпендикулярном радиусу. Так как не существует граней, на которых может происходить накопление зарядов, то ЭДС Холла в...
