Управление журналом событий - Weintek EBpro EasyBuilder Pro на русском языке

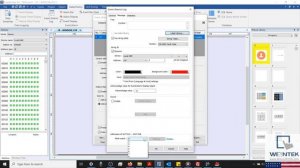

В этом видео вы узнаете: 1) Как добавить учет события в журнал; 2) Как работает "Дисплей событий" в режимах "журнала" и "реального времени"; 3) Какая разница между объектами "Дисплей событий" и "График сигналов"; Зайдите [Объекты]-[Сигналы] и выберите [Журнал сигналов/событий]. Нажмите кнопку [Новый]. Выберите тип регистра [бит] или [слово]. Для этих режимов будут разные условия срабатывания. В нашем примере мы будем использовать тип [бит] и условия срабатывания [ON]. На вкладке [Сообщение] введите текст уведомления. Зайдите [Объекты]-[Кнопки] и выберите [Битовый переключатель]. Адрес чтения.записи должен быть LB-0. Зайдите [Объекты]-[Сигналы] и выберите [Сигнальная панель]. На вкладке [Сигнал] выберите, какую информацию хотите выводить. Зайдите [Объекты]-[Сигналы] и выберите [Панель событий]. Нажмите кнопку [Новый] На вкладке [Дисплей событий] выберите, какую информацию хотите выводить. Зайдите [Объекты]-[Сигналы] и выберите [Панель событий]. Нажмите кнопку [Новый]. На вкладке [Общие] выберите режим [Журнал]. На вкладке [Дисплей событий] выберите, какую информацию хотите выводить. Запустите симулятор. При переключении тумблера видно, как работают объекты отображения сигналов. График сигналов - выводит текущее состояние. Дисплей событий, в режиме "реального времени", выводит список текущих событий. В режиме "журнала" выводится список и за предыдущие сеансы.
