Тестер емкости аккумуляторов ZB2L3, коды ошибок

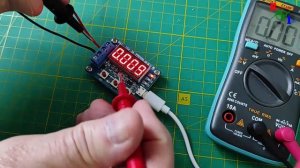

Тестер емкости аккумуляторов ZB2L3, коды ошибок #ZB2L3 Всем привет. Сегодня мы рассмотрим очередной тестер емкости для аккумуляторов ZB2L3 в виде платы, которым можно тестировать любые аккумуляторы. Тестер недорогой, но со своими особенностями. В комплекте приходит сам тестер и два сопротивления, которые используются в качестве нагрузки. Для питания тестеру требуется напряжение от 4.5 до 6 вольт, и для этого предусмотрен стандартный microUSB разъем. Немного о характеристиках. Напряжение тестируемого аккумулятора может быть в пределах от 1 до 15 В, максимальный ток разряда до 3А. Напряжение разряда от 0.5 до 11 вольт. Максимальная емкость, которую может посчитать тестер составляет 9999 Ач. Тестер построен на основе микроконтроллера и может выдавать коды ошибок, если во время работы что-то пошло не так. Всего есть 4 кода ошибок. Err1 – напряжение на батарее более 15В. Err2 – напряжение на батарее ниже установленного напряжения отключения тестера. Err3 – большое сопротивление батареи. Обычно это говорит о том, элементы питания уже испорчены и их использование нецелесообразно. Err4 – перегрузка по току, т.е. ток разряда превышает 3А. Данный тестер можно откалибровать, но для этого нужны образцовые источники тока и напряжения, которых у меня нет. Для перехода в режим калибровки зажимаются три его кнопки и подается питание. Затем калибруется ноль, напряжение 10В и ток 2А. Как это делается я Вам показать не смогу. Теперь посмотрим, как появляются коды ошибок. При включении...
