Необычный мотор для коптера KV1100 (ч.2)

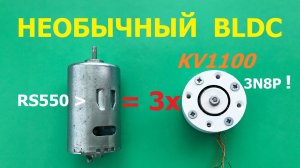

Самодельный бесщеточный мотор BLDC радиального типа (KV1100) для коптера или FPV дрона изготовлен на 3д принтере. Мотор работает от напряжения питания 8 вольт и выше. Показана конструкция и испытания мотора на стенде. Число катушек статора - 3, число полюсов ротора 8 (размеры магнитов 5х4х10 мм и 5х2х10 мм), используется магнитная сборка Халбаха, формула мотора 3N8P. В качестве сердечника статора используется 1/3 ротора коллекторного мотора RS550 от старого шуруповерта. Число витков каждой катушки статора - 55 эмалированным проводом диаметром 0,43 мм, соединение обмоток по схеме «Треугольник». В моторе используются подшипник: 15х24х5 (№1000802 или 6802). Для управления бесщеточным мотором используется сервотестер и регулятор ESC на 30А. Детали мотора изготовлены на 3д принтере из пластика АBS (температура: сопла 240 С, стола 100 С, диаметр сопла 0,4 мм, заполнение 50%) STL файлы или исходники в Компасе к этому видео можно получить за символические
