QO 100 HELIX MK4 by PY1SAN PART 1

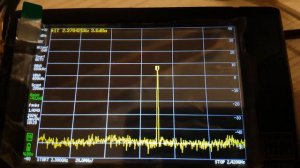

#AMSATDL 2400 MHZ FILTER: MUSTOOL G600 ANENG ST209 Digital Clamp Meter Multimeter 6000counts True RMS Mini Amp DC/AC Clamp Meters voltmeter 400v Automatic Range LINKS: CONTATOS: TWITTER: AT py1san 73 ! PY1SAN OBS: NÃO TEM GANHA VS GANHA. SE VC QUER OTIMIZAR SUA ESTAÇÃO, PENSE EM USAR DUAS ANTENAS SEPARADAS. UMA PARA RX E OUTRA PARA TX. UMA COISA É FATO: MAIS DE 90 % DAS ESTAÇÕES ATIVAS NO QO-100 USAM SOMENTE UMA ANTENA COM UM DUAL FEED (UMA ANTENA PARA TX E RX). CONFORME DEFINIDO EM VÁRIOS ARTIGOS, USAR 1 ESPIRA DA HELIX PARA CADA 0,1 F/D. EXEMPLO: SE F/D DA SUA ANTENA FOR 0,4: USAR UMA HELIX DE 4 ESPIRAS. SE F/D DA SUA ANTENA FOR 0,7: USAR UMA HELIX DE 7 ESPIRAS. CALCULO DA ANTENA HELIX: Frequency 2400 MHz Number of Turns 5 Turns (5-35 Only are Valid) 1 Wavelength Reflector = 12.49125 cm Gain 11 dB Circumference 13.3156 cm Diameter 4.238 cm Spacing Between Turns 3.0252 cm Length of Each Turn 13.655 cm Length of Wire Needed 68.275 cm Antenna Length 15.126 cm A HELIX NA FRENTE DO LNB TENDE A REDUZIR O RX. QUANTO MAIS ESPIRAS NA HELIX, MAIS SOMBRA NO LNB. AS VEZES VC TENDE A USAR MENOS ESPIRAS NA HELIX (DESRESPEITANDO A REGRA DE 1 VOLTA POR 0,1 F/D) PARA NÃO COMPR0METER A RX. SÓ PENSO ATENÇÃO PARA UM DETALHE. CUIDADO NA REDUÇÃO DRÁSTICA DE ESPIRAS NA HELIX. SE VC PRETENDE TER UMA POLARIZAÇÃO CIRCULAR VC PRECISARÁ DE ALGUMAS ESPIRAS ATÉ TER O PADRÃO DE IRRADIAÇÃO CIRCULAR. UMA OU DUAS ESPIRAS NÃO É SUFICIENTE PARA TER UMA POLARIZAÇÃO CIRCULAR.
