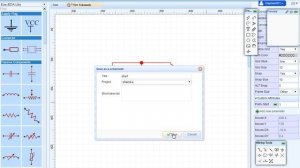

Разводим печатные платы в EasyEDA. Большой гайд

Аватар автора
AlexGyver
В этом уроке расскажу как пользоваться EasyEDA и делать платы! Дополнения: 1. У инструмента "полигон" для печатной платы в настройках можно поставить "вырез" - тогда он сделает физически вырез в плате (при заказе у китайца), например так можно отделить высоковольтную часть, посмотрите например на ардуиновское реле 2. Русский язык в программе есть, смотрите дальше 3. Дорожки после неудачной разводки можно убрать при помощи Ctrl+Z 4. Всё дорожки с платы можно убрать из меню Edit/Unroute all 5. Можно вывести одиночную плату и сделать panel непосредственно на сайте jlcpcb (указать сколько штук). Выходит на несколько центов дешевле, чем заказывать плату с панелизацией EasyEda :) ► СОДЕРЖАНИЕ ◀ 00:00:00 - Здрасте 00:01:14 - Обзор возможностей программы 00:04:21 - О сайте и оффлайн версии 00:06:07 - Менеджер проектов и библиотек 00:12:00 - Ещё немного по интерфейсу 00:14:39 - Обзор инструментов рисования 00:16:30 - ВКЛЮЧАЕМ РУССКИЙ ЯЗЫК 00:17:39 - Обзор инструментов создания схемы 00:23:22 - Настройки в верхнем меню, экспорт схемы 00:24:50 - Продолжаем делать схему 00:27:50 - Доделываю свою схему 00:30:29 - Конвертируем схему в плату 00:31:00 - Верхнее меню PCB 00:34:14 - Правое меню PCB 00:38:01 - Инструменты разводки и оформления платы 00:47:25 - Готовимся к разводке 00:18:16 - Автотрассер, настройки 00:52:08 - Земляной полигон 00:56:01 - По поводу силовых частей платы 01:01:29 - Вставка компонентов в плату 01:02:58 - Привязываем 3D модели 01:06:04 - Создаём компонент схемы...
