автомагнитола SONY XR -CA 360

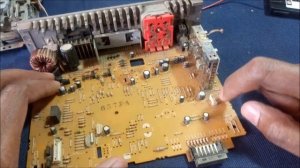

автомагнитола Sony XR -CA 360 Убран кассетный отсек,вставлен модуль МП 3 плеер,юсб , блютуз питание модуля взято с платы ,от куда питается ( питался) двигатель кассеты.Замкнуты контакты на включение кассеты ,через тумблер.При включении тумблера замыкаются контакты ( деки) и появляется надпись TAPE.,Также ,тумблер включает питание модуля,там есть 12 в . остальные провода с кассетного отсека откинуты.По цветам,синий и красный это питание двигателя 12 в.Два жёлтых- при замыкании появляется надпись TAPE. Сигнал взят с микросхемы IC 400.Левый и правый канал подал на 1, и 2 ножки микросхемы ( по даташиту 11,10 нога)По видео ролику схема есть .,смотрите ..
