Особенности видимости на виде стен и перекрытий в Revit

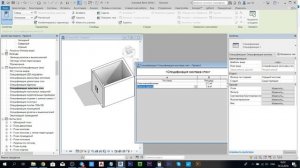

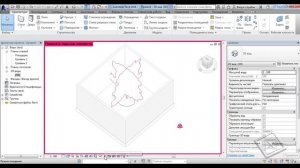

Рекомендуем видео к просмотру всем, кто работает в Autodesk Revit. В данном видеоролике рассказывается как правильно задавать зависимости для стен и решить проблему с отображением на виде ненужного перекрытия. Иногда при проектировании стен и перекрытий в Revit возникает необходимость построить стены небольшой высоты (например, парапет). «Зависимость сверху» проще задать «Неприсоединения», но есть один нюанс, тогда стены высотой ниже 6 футов (около 2 метров) будут показаны в виде проекции, даже там, где они пересекают секущую плоскость. Для перекрытий и несущих перекрытий, находящихся за пределами секущего диапазона, используется скорректированный диапазон, который на 4 фута (примерно 1, 22 м) ниже нижней плоскости основного диапазона. Если перекрытие будет находиться в этом диапазоне, перекрытие будет отображаться на виде. Более детально рассказываем о видимости и создании стен и перекрытий на курсе Autodesk Revit для архитекторов. Базовый курс.
